M0UKD: Izračun Inverted Vee antene

admin
•
0 komentara

Slične teme

Formula za određivanje duljine žice za Inverted Vee dipol glasi “143 ÷ frekvencija (MHz) = dužina (m)”. Inverted Vee antenu potrebno je skratiti od 2 do 5%, ovisno o kutu u odnosu na horizontalnu ravan. Iako impedancija dipola u slobodnom prostoru iznosi 75Ω, kod Inverted Vee antene ona je niža i iznosi približno 50Ω zbog utjecaja tla.

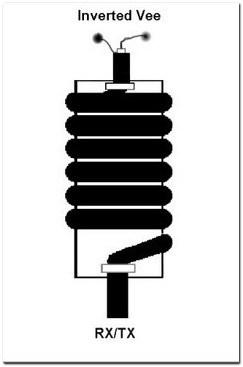

Autor M0UKD navodi da se Inverted Vee antena može napajati direktno ili preko 1:1 baluna. Savjetujemo svima, a posebno onima koji će antenu koristiti u naseljenom mjestu da u samogradnji načine jednostavan i efikasan “Choke balun” koji će uspješno eliminirati parazitske oscilacije na opletu koaksijanlog kabela i tako smanjiti smetnje kod susjeda ali i na vlastitoj aparaturi. Balun najednostavnije možete načiniti od PVC cijevi promjera 75 mm na koju namotate 20-ak zavoja RG-58 koaksijalnog kabela.





Izvor informacija: m0ukd.com

Miša, 9A4TA

Podijelite članak

1 comment

  • 9a2ki
    13 years ago

    Hvala Misa na poveznici.
    Inverted Vee je vec gore. Prije izracunavanja po formuli 143/f (MHz), napravio sam po svom izracunu za 80m Inverted Vee duljine 2×20,15 m sto je po izracunu sa stranice oko 5 cm dulje.
    Antena ispitana u radu , samo jos da i nauka potvrdi praksu .Stigao je postom mali Pan instrument ( tnx Berislav 9a1bm ) pa cu imat barem SWR podatak .
    73de9a2ki&co sa obronaka Dilj-gore ( nekad je bilo more)
